產品概述

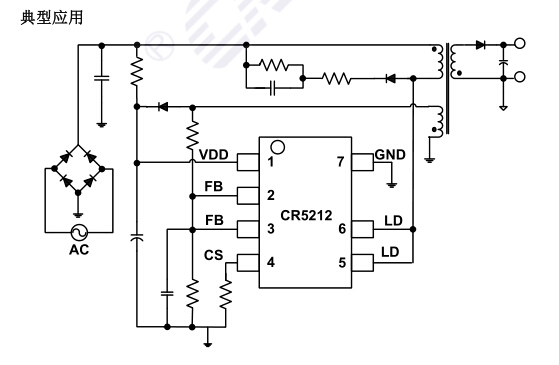

CR5212 是一款應用于小功率 AC/DC 充電器和電源適配器的高性能離線式脈寬調制控 制器。該芯片采用原邊檢測和調整的拓?fù)浣Y(jié)構，因此在應用時無需 TL431 和光耦。 芯片內 置恒流/恒壓兩種控制方式，其典型的控制曲線如圖所示。

在恒流控制時，最大輸出電流和輸出功率可以通過 CS 引腳的限流電阻 RS 設定。在恒壓控制時，內置恒壓 采樣電路以及高精度的誤差比較器基準電壓保證了芯
片的高性能和高精度。此外，內置線損補償電路保證了 從空載到滿載條件下輸出電壓精度。芯片還具有極低的
靜態工作電流（典型值為 650μA），芯片待機功耗低于 100mW。
CR5212 針對各種故障設計了一系列完善的保護措施，包括逐周期電流限制、峰值電流 限制、過壓保護、FB 開路保護、CS 開路保護、輸出短路保護、LEB、OTP、電源箝位和欠 壓鎖定功能。

l 手機/數碼攝像機充電器
l 小功率電源適配器
l 電腦和電視機的輔助電源
l 替代線性調節器或RCC
