CR6841完美替換OB2269
主要特點
• 低啟動電流
• 內置軟啟動
• 綠色模式獨有的變頻和跳頻工作模式
• 良好的EMI特性
• 電流模式控制
• 內置斜坡補償
• 內置前沿消隱
• 可編程開關頻率
• 所有引腳的懸空保護
• 零噪聲工作
• 外置可編程過溫保護
• VDD端過壓保護
• 過載保護
• 逐周期過流保護

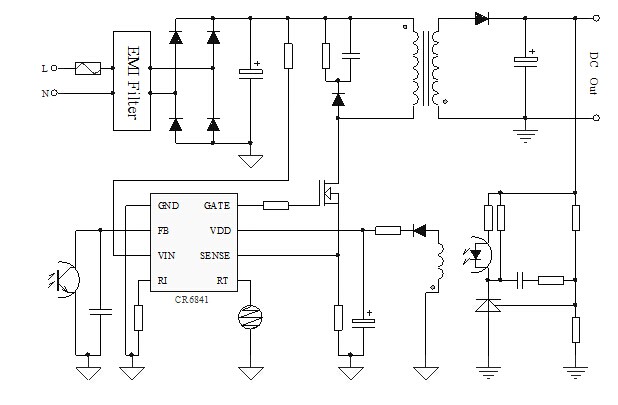

產品概述
CR6841 是一款高度集成的電流控制型 PWM 控制器，可用于中型到大型的離線式電源 轉化器。
為了減少待機功耗和提升效率，CR6841 集成了多種工作模式。隨著負載的變化，CR6841 可以工作在三種不同的模式，并且每種模式都做了優化。當負載很重時，系統工作在傳統的 PWM（脈沖寬度調制）模式。當負載變輕時，系統進入 PFM（脈沖頻率調制）模式。在 PFM 模式下，隨著負載的逐漸變輕，開關頻率也逐漸的減小。CR6841 中獨有的頻率變換模塊可 以使開關頻率平滑降低而不產生噪聲。由于頻率的降低，開關損耗也被有效的減小了。當負 載繼續降低而低于某一設定值時，系統進入 PSM（跳頻調制）模式。在 PSM 模式下，一些 開關周期被跳過，這些周期內開關管完全關斷，因此這種模式可進一步降低待機功耗。在上 述的三種工作模式下，都集成了頻率抖動功能，來提升系統的 EMI 特性。
芯片還集成了恒功率限制模塊來使系統在全電壓范圍（90V~264V）內輸出恒定的功率。
CR6841 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP）， 軟啟，附加可編程過溫保護（OTP），逐周期電流限制（OCP）， 過載保護（OLP），所有引 腳懸空保護，RI 引腳的對地短路保護，GATE 端箝位，VDD 箝位，前沿消隱。
CR6841 有 SOP-8 和 DIP-8 兩種封裝形式。
