Buck恒壓開關 產品型號 230V AC 待機功耗 適用功率 封裝 兼容型號 產品優勢 CR3222 100mW 8W SOP-7\DIP-7 OB2333F 通過 ENB 設置輸出 12V 或 18V
主要特點
l 低成本和極少的元件數量的解決方案
l 待機功耗小于100mW
l 電流模式控制
l 良好的動態響應
l 內建頻率抖動以降低 EMI，極低的EMI
| 濾波器成本
l CS輸入內建 LEB時間
l 逐周期電流限制
l 過載保護
l 輸出短路保護
l VDD欠壓鎖定
l VDD過壓保護
l 芯片過溫保護
基本應用
低功率 AC-DC 待機電源
產品概述

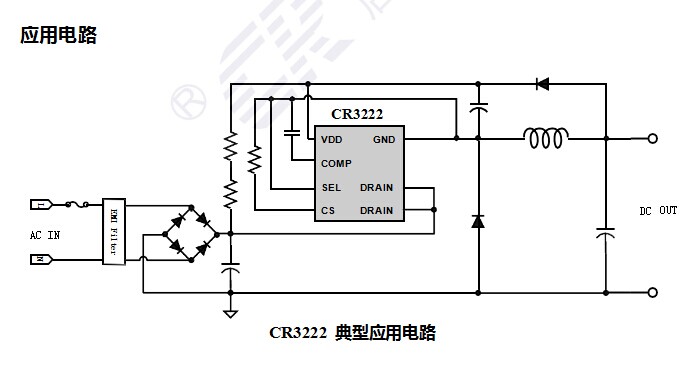

CR3222是一款高精度高性能低成本的待機電源芯片，適應于85Vac~264Vac全范圍輸入電 壓的buck和flyback應用。芯片采用電流控制模式，內部集成高壓功率開關管，采用SOP-7L或 DIP-7L封裝。內建環路控制保證優異的動態響應性能。通過精確的電阻分壓和內部基準電壓， 在全范圍輸入電壓內可以獲得精確的12V或18V輸出電壓，內建頻率抖動以降低EMI，極低的 EMI濾波器成本。CR3222具有多重保護功能，包括逐周期電流限制，過載保護和輸出短路保 護，芯片供電電壓欠壓和過壓保護，芯片過溫保護等。
