CR6850D新型低成本綠色節能 PWM 控制器
主要特點
低成本、極少的外圍元件
PWM&PFM&CRM (周期復位模式)控制
低啟動電流 (約8µA)
低工作電流 (約2mA)
電流模式控制
欠壓鎖定(UVLO)
內置同步斜坡補償
PWM頻率外部可調
輕載工作無音頻噪音
內置前沿消隱
在輸入90V~264V的寬電壓下可實現恒 定最大輸出功率
周期電流限制
GATE引腳驅動輸出高電平鉗位16.8V
VDD引腳過壓保護25.5V
SOT-23-6L、SOP-8L、DIP-8L無鉛封裝
應用
AC/DC電源適配器
電池充電器
開放式電源
384X 代替
概述
CR6850D 是一款高集成度，低功耗的電 流模 PWM 控制芯片，該芯片適用于離線式 AC-DC 反激拓?fù)涞男」β孰娫茨K。芯片可 以通過外接電阻改變工作頻率；在輕載和無負 載情況下自動進入 PFM 和 CRM，這樣可以 有效減小電源模塊的待機功耗，達到綠色節能 的目的。CR6850D 具有很低的啟動電流，因 此可以采用一個 2 兆歐姆的啟動電阻。為了提 高系統的穩定性，防止次諧波振蕩，CR6850D 內置了同步斜坡補償電路；而動態峰值限制電路減小了在寬電壓輸入(90V~264V)時最大輸 出功率的變化；內置的前沿消隱電路可以消除 開關管每次開啟產生的干擾。CR6850D 內置 了多種保護功能：過壓保護 、逐周期峰值電 流限制、欠壓鎖定（可以用它實現短路和過流 保護）以及輸出驅動的高電平鉗位在 16.8V 以下。而驅動輸出采用的圖騰柱和軟驅動有效 降 低 了 開 關 噪 聲 。 CR6850D 提 供 SOT-23-6L，SOP-8L 和 DIP-8L 無鉛封裝。

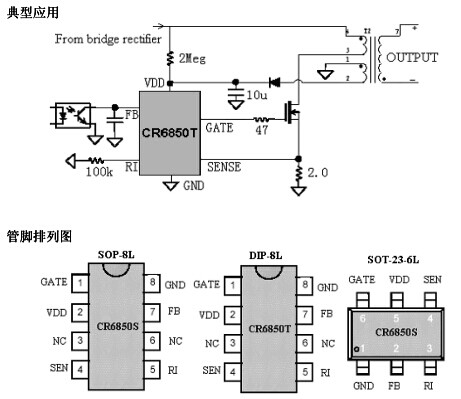

引腳描述
|
名稱 |
描述 |
|
GND |
芯片地 |
|
FB |
輸出電壓反饋輸入腳(和UC384X的COMP腳相似) |
|
RI |
用來調節PWM開關頻率。通過改變?cè)撃_和地之間的電阻實現 |
SEN |
原邊電流檢測腳，通過檢測SEN電阻上的電壓檢測流過功率管的電流大小，
通過該腳可以調節最大輸出功率 |
|
VDD |
芯片供電電源 |
|
GATE |
圖騰柱輸出驅動外圍功率管 |
極限參數
|
符號 |
參數 |
值 |
單位 |
|
VDD |
工作電壓 |
40 |
V |
|
IOVP |
VDD過電壓時最大輸入電流 |
20 |
mA |
|
VFB |
FB引腳工作電壓 |
-0.3 to 6V |
V |
|
VSEN |
SENSE引腳工作電壓 |
-0.3 to 6V |
V |
|
PD |
功率消耗 |
300 |
mW |
ESD |
ESD能力-人體模式 |
2000 |
V |
|
ESD能力-機械模式 |
200 |
V |
|
TL |
焊接溫度 |
20秒 SOT-23-6L |
220 |
℃ |
|
10秒 DIP-8 |
260 |
℃ |
|
TSTG |
儲存溫度范圍 |
-55 to + 150 |
℃ |
推薦工作環境
|
符號 |
參數 |
最小~最大 |
單位 |
|
VDD |
VDD 電源電壓 |
11~20 |
V |
|
RI |
RI 引腳電阻值 |
67~140 |
K ohm |
|
TOA |
工作環境溫度 |
-20~85 |
℃ |
|
PO |
輸出功率 |
0~60 |
W |
|
FPWM |
PWM頻率 |
50~100 |
kHz |
電氣特性(Ta=25°C （除了另作說明）, VDD = 15V)
|
符號 |
參數 |
環境 |
最小 |
典型 |
最大 |
單位 |
|
電源電壓(VDD Pin) |
|
IST |
啟動電流 |
|
|
8 |
|
µA |
ISS |
工作電流 |
VFB=0V |
|
3.4 |
|
mA |
|
VFB=3V |
|
1.9 |
|
mA |
|
VFB=Open |
|
1.44 |
|
mA |
|
VDDON |
開啟電壓 |
|
|
15.3 |
|
V |
|
VDDOFF |
關閉電壓 |
|
|
10.2 |
|
V |
|
VDDCLAMP |
VDD引腳鉗位電壓 |
IVDD=20mA |
|
25.5 |
|
V |
|
電壓反饋 (FB Pin) |
|
IFB |
短路電壓 |
VFB=0V |
|
2.2 |
|
mA |
|
VFB |
開路電壓 |
VFB=Open |
|
4.7 |
|
V |
|
IPFM |
進入PFM，F(xiàn)B電流 |
|
|
1.2 |
|
mA |
|
ICRM |
進入CRM，F(xiàn)B電流 |
|
|
1.5 |
|
mA |
|
VPFM |
進入PFM，F(xiàn)B電壓 |
|
|
1.2 |
|
V |
|
電感（SEN Pin） |
|
VTH_L |
峰值限制低端電壓 |
|
0.55 |
0.65 |
0.75 |
V |
|
VTH_H |
峰值限制高端電壓 |
|
0.75 |
0.85 |
0.95 |
V |
|
TPD |
系統輸出延遲 |
|
|
300 |
|
ns |
|
RCS |
SENSE端輸入阻抗 |
|
|
50 |
|
K? |
|
振蕩器(RI Pin) |
|
FOSC |
PWM工作時頻率 |
RI=100Kohm |
62 |
67 |
72 |
KHz |
|
FPFM |
PFM工作最低頻率 |
RI=100Kohm |
|
13 |
|
KHZ |
|
DCMAX |
最大占空比 |
RI=100Kohm |
|
77 |
|
% |
|
ΔFTEMP |
頻率溫度穩定 |
-30-85℃ |
|
5 |
|
% |
|
TBLANK |
前沿消隱時間 |
|
|
300 |
|
nS |
|
門驅動輸出(GATE Pin) |
|
VOL |
GATE輸出低電平 |
VDD=15V, IO=20mA |
|
|
1 |
V |
|
VOH |
GATE輸出高電平 |
VDD=15V, IO=20mA |
8 |
|
|
V |
|
TR |
上升時間 |
CL=1000pF |
|
420 |
|
ns |
|
TF |
下降時間 |
CL=1000pF |
|
120 |
|
ns |
|
VGCLAMP |
輸出鉗位電壓 |
VDD=20V |
|
16.8 |
17.8 |
V |

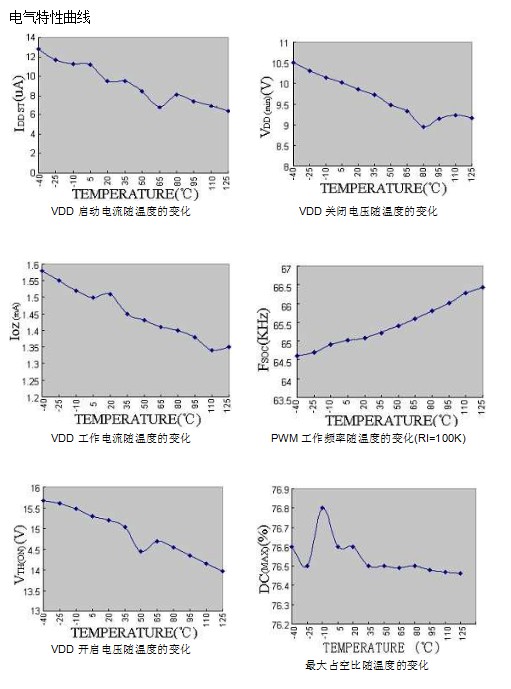

工作描述 電流模式
電流模式控制比電壓模式控制多了一個 電流反饋環。當初級線圈上的電流在采樣電阻 RSENSE 上的電壓達到電壓環的輸出誤差電壓時, 比較器翻轉,鎖存器復位,功率管截止。這樣逐 個檢測和調節電流脈沖就可以達到控制輸出 電壓的目的。電流反饋具有良好的線性調整率 和快速的輸入輸出動態響應；消除了輸出濾波 電感帶來的極點,使系統由二階降為一階,頻 響特性好,穩定幅度大,同時還優化了過載保
護和短路保護。
啟動電流和欠壓鎖定
CR6850D的啟動電流很小，因此在不增 加啟動時間的基礎上，一個更大的啟動電阻可 以采用；對于一個寬輸入電壓(90V~264V)的 AC-DC適配器，一個2 M?，1/8 W 的啟動電 阻和一個10uF/25V VDD 電容器可以采用。

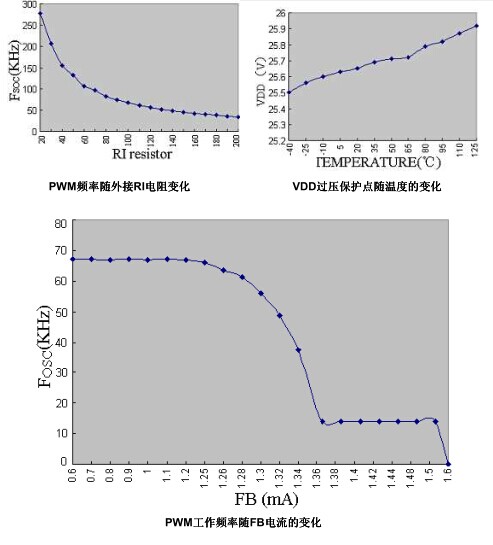

CR6850D 的 啟 動 / 關 閉 電 壓 被 設 定 在 15.3V/10.2V。啟動時，VDD電容器必須通過 啟動電阻充電高于15.3V，關閉時，VDD電容 上的電壓必須低于10.2V。這5.1V的遲滯電壓 有效地保證了芯片能夠正常啟動。 內部偏置電流和工作頻率RI引腳和GND引腳之間的電阻決定了內 部偏置電流的大小，而內部振蕩器利用該電流 對固定電容充放電產生振蕩信號。所以增加電 阻可以減小偏置電流，同時降低開關頻率。RI 和PWM開關頻率的關系如下：
例如， 一個 100k? 的電阻可以產生一個 50uA 的偏置電流和一個67K的PWM開關頻 率；CR6850D的建議工作頻率范圍是50KHz到 100KHz之間。
綠色節能
對一個小功率反激電源而言，主要的損耗 包括傳導損耗、開關損耗和控制芯片的損耗， 而這些損耗都和開關頻率有關。所以在輕負載 或則無負載時，通過降低PWM工作頻率，可 以有效的減小反激電源的待機功耗。為了實現 符 合 標 準 的 待 機 功 耗 ， CR6850D 采 用 了 PWM，PFM 和CRM相結合的控制方法：在 中等負載或重載時，CR6850D工作在PWM方 式，頻率為67kHz(RI外接100K電阻時) ；當 負載逐漸減小時，振蕩器的工作頻率逐漸降 低，最后穩定在13kHz附近。為了進一步降低 待機功耗，CR6850D引入一種周期復位技術， 當FB端的反饋電流大于1.5mA時，內部邏輯 電路在PWM的下降沿對寄存器復位，在PWM 上升沿通過檢測輸出電壓值對寄存器置位。
同步斜坡補償
雖然電流模式控制比普通的電壓?？刂?nbsp;具有很多優點，但是，當PWM占空比大于50 %, 整個控制環路可能變得不穩定,抗干擾性能變
差。CR6850D在每一個開關周期里引入一個同步的斜坡補償可以提高系統的穩定性，防止壓毛刺產生的次諧波振蕩。但是，過大的斜坡補償會影響電路在高電壓時的正常工作，所以CR6850D中：
動態峰值限制
流經功率管的電流在 RSENSE 上產生一個 電壓 VSENSE ，當該電壓達到內部設定值 VTH， 寄存器復位、 GATE 關斷， 所以通過調節 RSENSE 的大小，可以調整電源的最大輸出功 率。由于寬電壓輸入時，受系統延時的影響， 高壓時輸出的最大功率更大，為了減小該差 異，CR6850D 中設計了一個動態峰值限制電 路，它通過在 0.65V~0.85V 之間動態調節 VTH 的電壓以減小高低壓輸出最大功率的差異。 前沿消隱(LEB)
開關管的每次開啟不可避免帶來開關毛 刺，它通過 RSENSE 采樣后，對內部邏輯電路 帶來干擾，引起內部寄存器的誤動作。為了消 除開關毛刺的影響，CR6850D 中設計了 300nS 的前沿消隱電路，它可以代替?zhèn)鹘y(tǒng)的外接 RC 濾波電路，節省外圍元件。
過壓保護 (OVP)
為了提高芯片的可靠性，保護芯片不會因 過電壓而損壞，CR6850D 中集成了 25.5V 的 過壓保護電路，當 VDD 電壓超過 25.5V 時， 首先關閉輸出 GATE，同時內部泄流電路開 啟。
輸出驅動和軟鉗位
CR6850D 輸出采用圖騰柱結構驅動外圍 功率 MOS 管；為了減小驅動時的貫通電流， 引入了死區時間，如圖：當一個 NMOS 關斷 后，另外一個 NMOS 才開啟；同時，為了保 護外圍的功率管不會發生柵擊穿和鉗位齊納 管的電流飽和，在輸出上采用了軟鉗位技術。
|

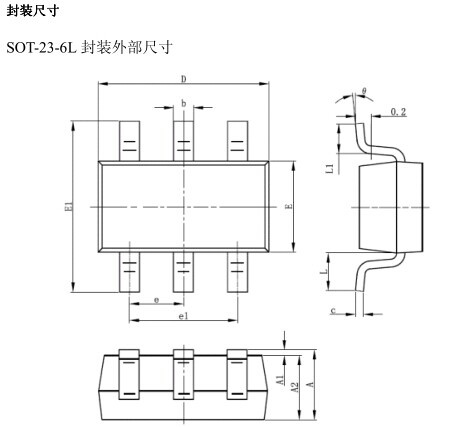

符號 |
|
|
|
|
|
|
|
|
|
A |
1.050 |
1.250 |
0.041 |
0.049 |
|
A1 |
0.000 |
0.100 |
0.000 |
0.004 |
|
A2 |
1.050 |
1.150 |
0.041 |
0.045 |
|
b |
0.300 |
0.400 |
0.012 |
0.016 |
|
c |
0.100 |
0.200 |
0.004 |
0.008 |
|
D |
2.280 |
3.020 |
0.111 |
0.119 |
|
E |
1.500 |
1.700 |
0.059 |
0.067 |
|
E1 |
2.650 |
2.950 |
0.104 |
0.116 |
|
e |
0.950TYP |
0.037TYP |
|
E1 |
1.800 |
2.000 |
0.071 |
0.079 |
|
L |
0.700REF |
0.028REF |
|
L1 |
0.300 |
0.600 |
0.012 |
0.024 |
|
θ |
0° |
8° |
0° |
8° |
|

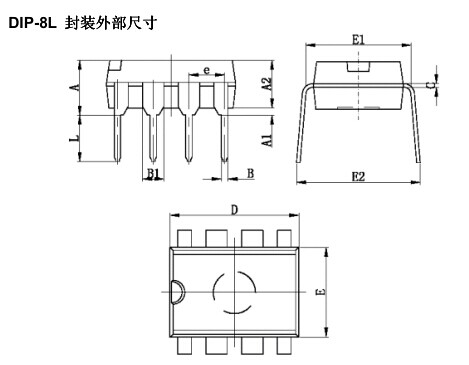

符號 |
單位（微米） |
單位（英寸） |
|
|
最小 |
最大 |
最小 |
最大 |
|
A |
3.710 |
4.310 |
0.146 |
0.170 |
|
A1 |
0.510 |
|
0.020 |
|
|
A2 |
3.200 |
3.600 |
0.126 |
0.142 |
|
B |
0.380 |
0.570 |
0.015 |
0.022 |
|
B1 |
1.524(BSC) |
0.060(BSC) |
|
C |
0.204 |
0.360 |
0.008 |
0.014 |
|
D |
9.000 |
9.400 |
0.354 |
0.370 |
|
E |
6.200 |
6.600 |
0.244 |
0.260 |
|
E1 |
7.320 |
7.920 |
0.288 |
0.3120. |
|
e |
2.540(BSC) |
0.100(BSC) |
|
L |
3.000 |
3.600 |
0.018 |
0.142 |
|
E2 |
8.400 |
9.000 |
0.331 |
0.354 |
