CR634X-45/47/48高精度CC/CV 原邊檢測PWM
主要特點
? AC264V待機低于75mW
? 原邊檢測拓撲結構，無需光耦和TL431
? 全電壓范圍內高精度恒壓和恒流輸出
? 可編程CC/CV模式控制
? 采用多模式控制的效率均衡技術
? 動態負載調節
? 內置輸出線電壓補償功能
? 內置初級電感量偏差補償功能
? 內置全電壓功率自適應補償功能
? 內置過溫度保護功能
? 內置INV開路保護功能
? 內置輸出短路保護功能
? 內置前沿消隱
? 啟動電流和工作電流低
? VDD端過壓保護
? 輸出端過壓保護
? 逐周期過流保護
? DIP-8L、SOP-7L綠色封裝
基本應用
? 小功率電源適配器
? 蜂窩電話充電器
? 數碼相機充電器
? 電腦和服務器輔助電源
? 替代線性調整器和RCC
產品概述
CR634X 是一款高性能原邊檢測控制的 PWM 開關，AC264V 待機功耗小于 75mW。CR634X 內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產過程中 CC/CV 輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍（90V~264V）內輸出恒定的功率。
CR634X 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟，過溫保護（OTP），逐周期電流限制（OCP），VOUT 過壓保護，INV 引腳懸空保護，輸出短路保護，前沿消隱，使得芯片具有更高的可靠性。
|

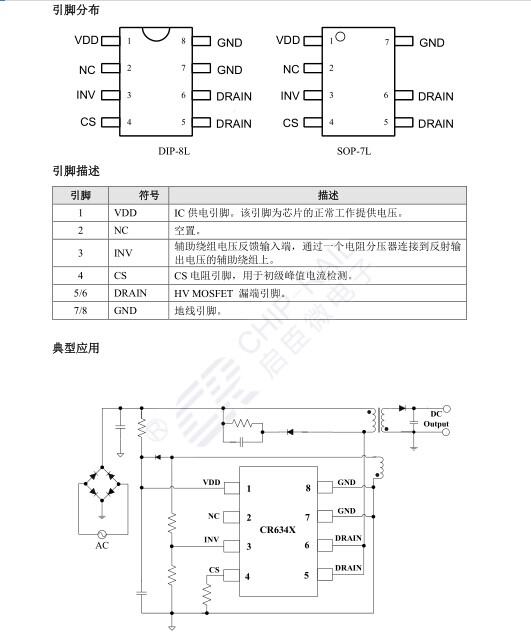

參數 |
值 |
單位 |
|
DRAIN 引腳電壓 |
-0.3 to BVdss |
V |
|
VDD 引腳電壓 |
-0.3 to 24 |
V |
|
CS/INV 引腳電壓 |
-0.3 to 7 |
V |
|
最小/最大結溫 |
-40 to 150 |
℃ |
|
儲藏溫度 |
-50 to 155 |
℃ |
|
DIP-8L/SOP-7L 焊接溫度 (10 秒) |
260 |
℃ |
推薦工作環境
|
|
封裝 |
230VAC ±15% |
85-265VAC |
|
開放式 1 |
開放式 1 |
|
CR6345 |
SOP-7L |
≤7W |
≤6W |
|
CR6347 |
SOP-7L |
≤9W |
≤8W |
|
CR6348 |
DIP-8L |
≤15W |
≤13W |
1. 開放式應用實際最大功率必須保證足夠的 Drain 散熱面積，測試條件 50℃環境溫度。增加散熱面積或風
冷來減小熱阻可以獲得更高的輸出功率。
電氣特性
（VDD=16V, TA=25℃ 除了另作說明）
|
符號 |
參數 |
測試條件 |
最小 |
典
型 |
最大 |
單位 |
|
電源電壓（VDD 引腳） |
|
IST |
VDD 啟動電流 |
VDD=15V |
|
5 |
15 |
μA |
|
IOP |
工作電流 |
VINV=3V |
|
0.8 |
1.0 |
mA |
|
UVLO_ON |
導通閾值電壓 |
|
7.0 |
7.6 |
8.2 |
V |
|
UVLO_OFF |
關斷閾值電壓 |
|
15.8 |
16.8 |
17.8 |
V |
|
VDD_OVP |
VDD OVP 觸發電
壓 |
CS=0V,INV=3V |
23 |
25 |
27 |
V |
|
電流檢測引腳(CS Pin) |
|
TLEB |
LEB 時間 |
|
|
300 |
|
ns |
|
TD_OC |
過流檢測控制延時 |
|
|
100 |
|
ns |
|
VTH_OC_MIN |
最小 OCP 過功率閾
值電壓 |
|
485 |
500 |
515 |
mV |
|
VTH_OC_MAX |
最大 OCP 過功率閾
值電壓 |
|
|
580 |
|
mV |
|
TON_MAX |
最大開啟時間 |
|
|
50 |
|
μs |
|
INV 引腳 |
|
VINV_REF |
反饋環路 INV 閾值
電壓 |
|
2.475 |
2.5 |
2.525 |
V |
|
TPAUSE_MIN |
最小關斷時間 |
|
|
2 |
|
μs |
|
F_MIN |
最小頻率 |
|
380 |
440 |
500 |
Hz |
|
ICOMP_MAX |
最大線補電流 |
|
42 |
45 |
48 |
μA |
|
VOUT_OVP |
輸出過功率閾值電
壓 |
|
2.9 |
3.0 |
3.1 |
V |
|
功率 MOSFET |
|
BVdss |
MOSFET 漏源擊穿
電壓 |
VGS=0V, IDS=250μA |
600 |
|
|
V |
RDS_ON* |
MOSFET 漏源靜態 導通電阻 |
VGS=10V IDS=0.5A |
CR6345 SOP-7L |
|
9 |
11 |
ohm |
|
VGS=10V IDS=1.0A |
CR6347 SOP-7L |
|
5.5 |
6.5 |
ohm |
|
VGS=10V IDS=1.0A |
CR6348 DIP-8L |
|
4.5 |
5.0 |
ohm |
|
過溫保護 |
|
OTP_TH |
過溫保護 |
|
|
160 |
|
℃ |
|
OTP_REC |
恢復溫度 |
|
|
130 |
|
℃ |
* 集成化功率 MOSFET 的內阻和封裝形式、散熱、環境溫度都有關系，本說明書所給值為
室溫下分立封裝的 MOSFET 內阻。

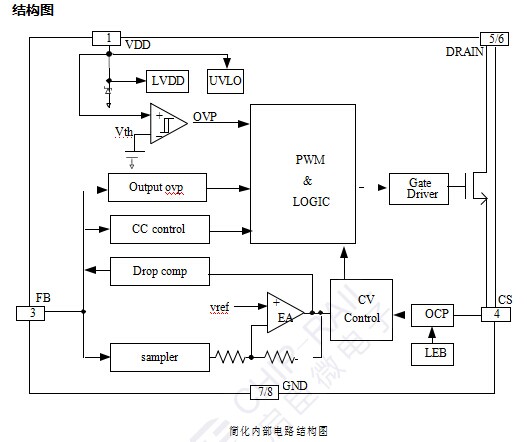

工作原理
CR634X 是一款高性能原邊檢測控制的 PWM 開關，AC264V 待機功耗小于 75mW。 CR634X 內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率， 同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保證了芯片在批量生產 過程中 CC/CV 輸出精度，內置的全電壓功率自適應補償技術保證了系統在全電壓范圍
（90V~264V）內輸出恒定的功率。它采用原邊控制方式，因此不需要 TL431 和光耦。
恒流/恒壓工作
CR634X 作為充電器運用時，芯片首先工作在 CC 模式，并以恒定的輸出電流對電池充 電，當電池電壓達到滿電壓時迅速切換到 CV 工作模式，輸出電壓通過變壓器繞組反饋到 INV 端，采樣電路采樣到的 INV 端電壓與誤差放大器基準電壓比較放大以后再經過芯片內部環 路調節控制輸出電壓恒定。
工作原理

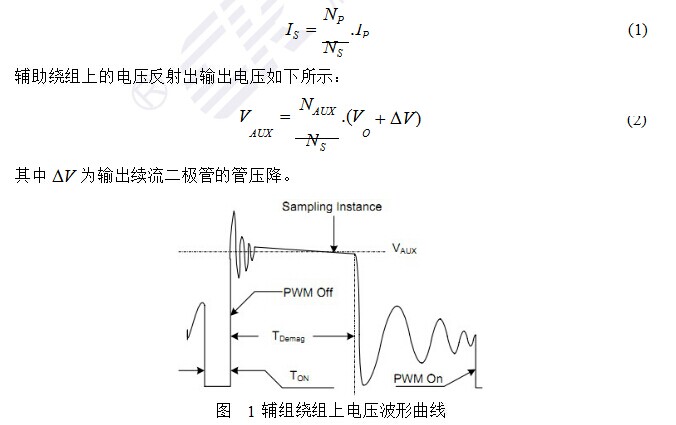

為了確保 CR634X 在 CC/CV 模式下正常工作，設計必須保證芯片工作在 DCM 模式。 在開關管導通期間，變壓器初級電感電流以固定的斜率上升，在開關管關斷時刻達到最 大值 I P ，同時初級繞組上的電流按照一定的匝比關系轉移到次級繞組上，所以次級繞組上
的峰值電流為：
INV 端通過輔組繞組和 GND 之間的分壓電阻進行采樣。內置采樣電路在退磁時間一半 的時刻開始采樣并保持到下一次采樣，再將采樣電壓與誤差放大器基準電壓比較放大，根據
負載狀態調整開關管關斷時間來調整輸出電壓。
CC 工作點和輸出功率可調
CR634X 的 CC 工作點和輸出功率可調通過調節 CS 端的外接電阻 RS，在 RS 比較大的 情況下，CC 工作點和輸出功率都比較小，如圖 2 所示。
圖 2 調整 RS 調整 CC 點和 Wout 示意圖
OCP 補償

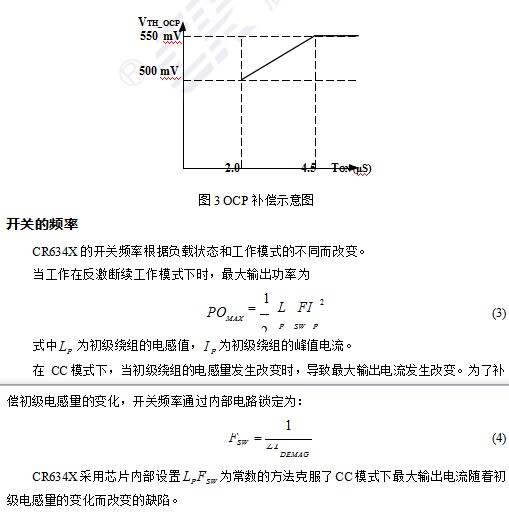

如果沒有 OCP 補償，在 CC 模式下最大電流限制變化會比較大。所以 OCP 的閾值電 壓需根據輸入交流電壓的高低而自動調節。OCP 電壓斜波補償能夠抵消交流電壓高時引起 過流點的偏大。CR634X 內部集成了 OCP 補償模塊，不需要額外器件。CR634X 內部 OCP 補償模塊是通過檢測導通時間來實現這個功能的。當導通時間在 2.0μs 到 4.5μs 之間，OCP 閾值電壓線性從 500mV 增加到 550mV，當導通時間大于 4.5μs，OCP 閾值電壓被鉗位在 550mV。如下圖所示：
線損補償

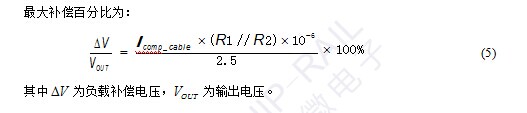

為了達到良好的負載調整率，CR634X 內部集成了線損補償功能。INV 端的采樣電壓由 兩部分組成：1、輸出電壓通過變壓器繞組反饋到 INV 端的電壓；2、芯片內部線損補償電 流流過分壓電阻所產生的電壓，這個電流與開關管關斷時間成正比，與負載電流成反比，所 以使得由于輸出負載電流變化而導致的輸出電壓變化能夠得到有效補償。
CS 電流檢測和前沿消隱
CR634X 的峰值電流檢測通過檢測 CS 腳的外接電阻 RS 上的電壓，并且內部設計前沿消 隱電路濾除功率 MOSFET 在開啟瞬間的電流尖峰，所以 CS 輸入腳的 RC 濾波電路不再需要。
保護功能
CR634X 為了確保系統的正常工作內置了多重保護措施。這些保護措施包括欠壓鎖定
（UVLO），VDD 過壓保護（OVP），軟啟，過溫保護（OTP），逐周期電流限制（OCP）， VOUT 過壓保護，INV 引腳懸空保護，輸出短路保護，前沿消隱等。芯片的供電電源 VDD 由輔助繞組提供。當 VDD 低于進入欠壓鎖定的閾值電壓時，開關將會被關斷，隨后系統自 動進入重啟狀態。

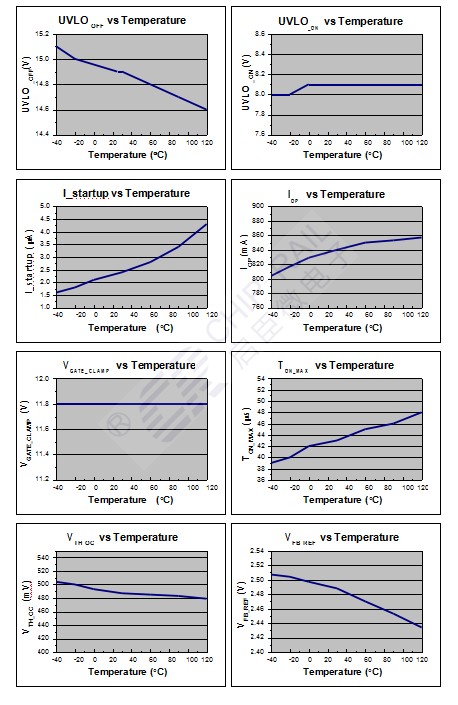

特性曲線及波形
（VDD=16V, TA=25℃ 除了另作說明）。

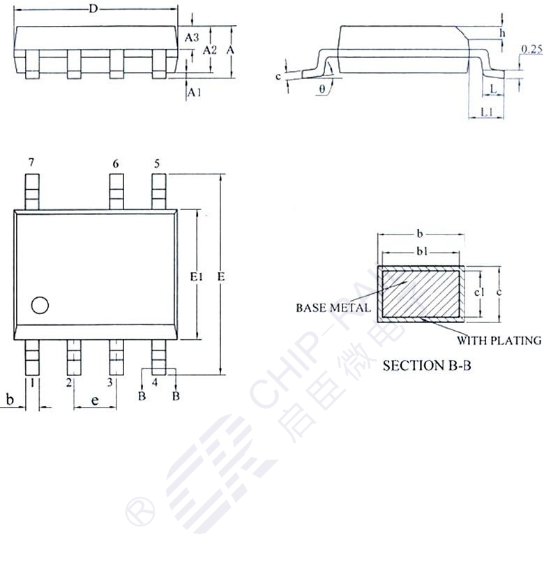

SOP-7L
|
符號 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
1.75 |
|
|
0.689 |
|
A1 |
0.10 |
|
0.225 |
0.039 |
|
0.089 |
|
A2 |
1.30 |
1.40 |
1.50 |
0.512 |
0.551 |
0.591 |
|
A3 |
0.60 |
0.65 |
0.70 |
0.236 |
0.256 |
0.276 |
|
b |
0.39 |
|
0.48 |
0.154 |
|
0.189 |
|
b1 |
0.38 |
0.41 |
0.43 |
0.150 |
0.161 |
0.169 |
|
c |
0.21 |
|
0.26 |
0.083 |
|
0.102 |
|
c1 |
0.19 |
0.20 |
0.21 |
0.075 |
0.079 |
0.083 |
|
D |
4.70 |
4.90 |
5.10 |
1.850 |
1.929 |
2.008 |
|
E |
5.80 |
6.00 |
6.20 |
2.283 |
2.362 |
2.441 |
|
E1 |
3.70 |
3.90 |
4.10 |
1.457 |
1.535 |
1.614 |
|
e |
1.27BSC |
1.27BSC |
|
h |
0.25 |
|
0.50 |
0.098 |
|
0.197 |
|
L |
0.50 |
|
0.80 |
0.197 |
|
0.315 |
|
L1 |
1.05BSC |
1.05BSC |
|
θ? |
0 |
|
8? |
0 |
|
8? |

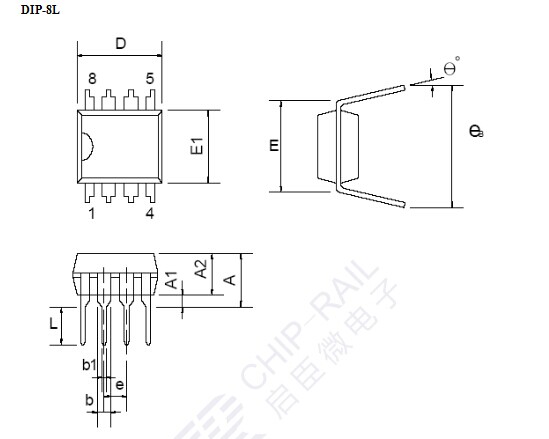

尺寸描述
|
符號 |
毫米 |
英寸 |
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
A |
|
|
5.334 |
|
|
0.210 |
|
A1 |
0.381 |
|
|
0.015 |
|
|
|
A2 |
3.175 |
3.302 |
3.429 |
0.125 |
0.130 |
0.135 |
|
b |
1.470 |
1.524 |
1.570 |
0.058 |
0.060 |
0.062 |
|
b1 |
0.380 |
0.460 |
0.510 |
0.015 |
0.018 |
0.021 |
|
D |
9.017 |
9.271 |
10.160 |
0.355 |
0.365 |
0.400 |
|
E |
7.620 |
7.870 |
8.25 |
0.300 |
0.310 |
0.325 |
|
E1 |
6.223 |
6.350 |
6.477 |
0.245 |
0.250 |
0.255 |
|
e |
2.500 |
2.540 |
2.580 |
0.098 |
0.100 |
0.102 |
|
L |
2.921 |
3.302 |
3.810 |
0.115 |
0.130 |
0.150 |
|
eB |
8.509 |
9.017 |
9.525 |
0.335 |
0.355 |
0.375 |
|
θ? |
0? |
7? |
15? |
0? |
7? |
15? |

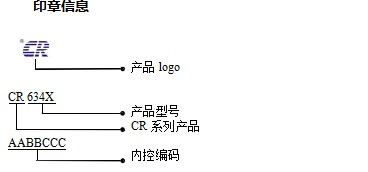

訂購信息
|
產品型號 |
封裝類型 |
包裝材質 |
一管 |
一盒 |
一箱 |
|
CR634X |
SOP-7L |
料管 |
100 |
10000 |
100000 |
|
CR634X |
DIP-8L |
料管 |
50 |
2000 |
20000 |
SOP-7L 封裝產品最小訂購量為 10000 片，即一盒的芯片數量；DIP-8L 封裝產品最小訂 購量為 2000 片，即一盒的芯片數量。
